Industrie de l’électronique

Un secteur accoutumé aux lasers

Industrie de l’électronique

L’ablation de couches minces pour le secteur de l’électronique

Le secteur de l’électronique et des semi-conducteurs est déjà bien habitué aux lasers, mais la technologie évolue et de nouvelles applications apparaissent surtout autour de l’ablation de couches minces. Avec l’acquisition de la société Optec en 2020, LASEA devient un acteur majeur dans le secteur de l’électronique grâce à ses solutions de photolithograhie par laser excimer.
Plus d’info : cliquez ici

Des performances
à haute cadence

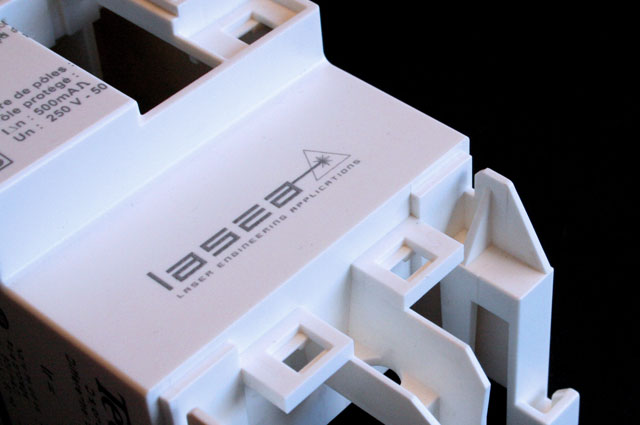

Actuellement, le marquage et la découpe sont assez largement répandus autour du traitement et de l’usinage des métaux, des matériaux plastiques et du silicium. A cela s’ajoutent les usinages sélectifs et ablation de couches minces, le tout à haute cadence ou la reproductibilité est clé.

Le laser sur des surfaces de plus en plus larges

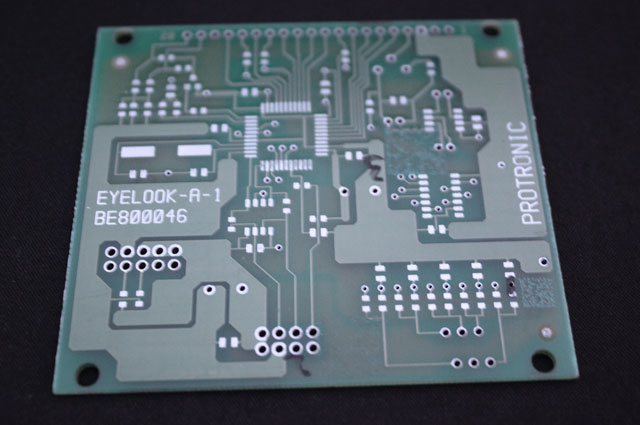

Nous retrouvons aussi des circuits électroniques sur des surfaces de plus en plus larges où LASEA se spécialise pour fournir des solutions reproductibles, de haute précision (de l’ordre de la dizaine de microns) sur des surfaces de plus en plus grandes (photovoltaïque, éclairage, texturation de plaques, …).
